Boolesk algebra

Booleska funktioner, förenkling av uttryck och digitala kretsar.

Boolesk algebra De Morgan AND OR NOT kretsar Karnaugh-karta

Varje gång du trycker på en ljusströmbrytare använder du boolesk algebra! Strömbrytaren kan bara vara på eller av - precis som logiska värden sant eller falskt. Men vad händer när du har flera strömbrytare för samma lampa? Då behöver du förstå hur AND-, OR- och NOT-operationer fungerar i praktiken. Boolesk algebra, uppkallad efter matematikern George Boole, är den matematiska grunden för all digital teknik - från enkla ljusströmbrytare till avancerade datorer.

Fördjupning

Boolesk algebra är ett algebraiskt system som opererar på mängden {0, 1} med operationerna AND (∧), OR (∨) och NOT (¬). Den följer specifika lagar som påminner om vanlig algebra men med viktiga skillnader. Boolesk algebra är grunden för digitala kretsar, datorlogik och optimering av logiska uttryck. Viktiga koncept inkluderar Karnaugh-kartor för förenkling, logiska grindar för implementering, och dualitetsprincipen som visar symmetri mellan AND och OR.

Grundläggande operationer och sanningstvärden

I boolesk algebra arbetar vi med endast två värden: 0 (falskt) och 1 (sant). De grundläggande operationerna motsvarar logiska operatorer men skrivs ofta med algebraiska symboler.

Grundoperationer

AND (∧): A · B eller AB - båda måste vara 1
OR (∨): A + B - minst en måste vara 1
NOT (¬): Ā eller A' - motsatsen
XOR (⊕): A ⊕ B - exakt en måste vara 1

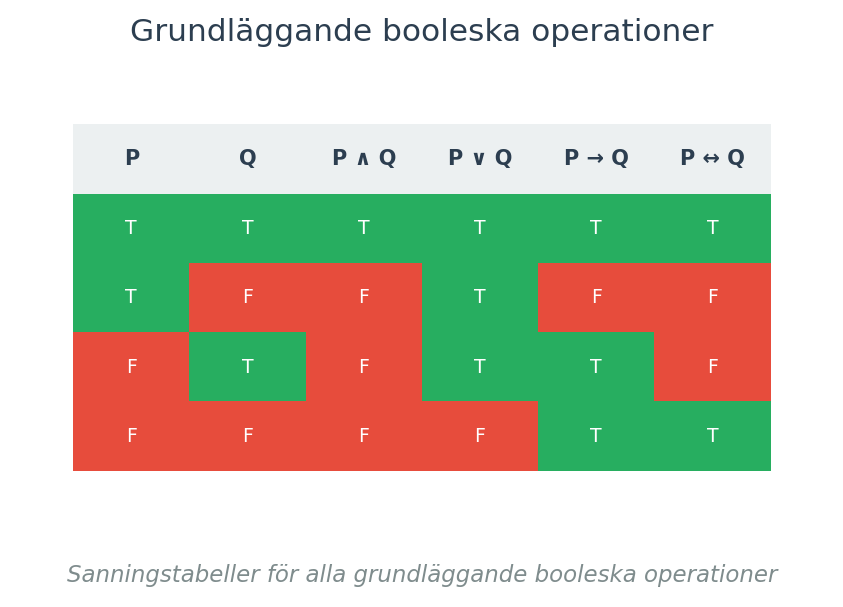

Sanningstabeller för alla grundläggande booleska operationer
Sanningstabeller för alla grundläggande booleska operationer

Booleska lagar och identiteter

Boolesk algebra följer specifika lagar som gör det möjligt att förenkla komplexa uttryck systematiskt.

Grundläggande identiteter

Identitetslagar: A + 0 = A, A · 1 = A
Nollelement: A + 1 = 1, A · 0 = 0
Idempotens: A + A = A, A · A = A
Komplement: A + Ā = 1, A · Ā = 0

Absorption och De Morgan

Absorptionslagar:
A + (A · B) = A
A · (A + B) = A
De Morgans lagar:
(A + B)' = A' · B'
(A · B)' = A' + B'
Sammanfattning av alla viktiga booleska lagar med exempel
Sammanfattning av alla viktiga booleska lagar med exempel

Förenkling med Karnaugh-kartor

Karnaugh-kartor (K-kartor) är visuella verktyg för att förenkla booleska uttryck genom att gruppera angränsande celler.

K-karta för två variabler

Rita en 2×2 tabell med A och B som axlar
Fyll i funktionsvärden för varje kombination
Gruppera angränsande ettor i rektanglar
Läs av den förenklade formen

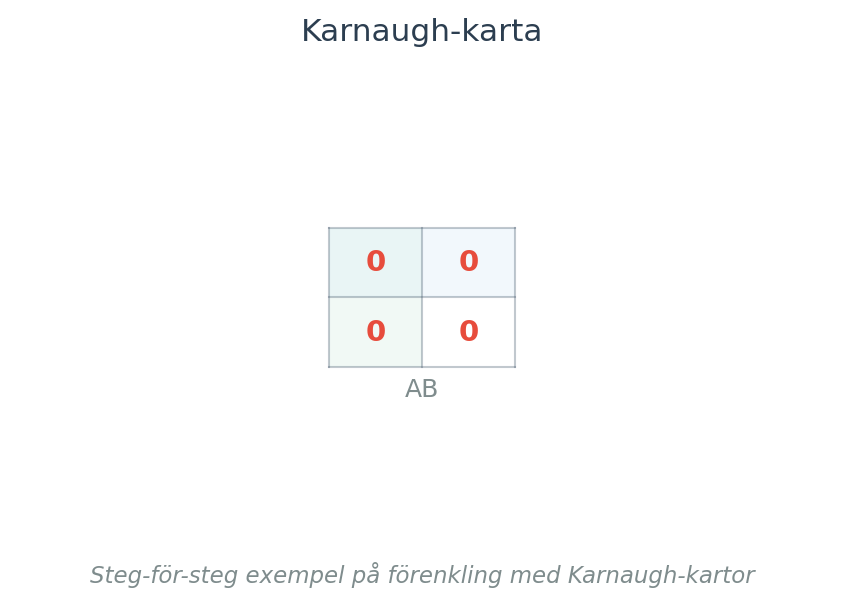

Steg-för-steg exempel på förenkling med Karnaugh-kartor
Steg-för-steg exempel på förenkling med Karnaugh-kartor

Digitala kretsar och logiska grindar

Booleska operationer implementeras fysiskt med logiska grindar - elektroniska komponenter som utför logiska beräkningar.

Grundläggande grindar

AND-grind: Ger 1 endast när alla ingångar är 1
OR-grind: Ger 1 när minst en ingång är 1
NOT-grind (inverterare): Ger motsatt värde
NAND-grind: NOT AND - universell grind

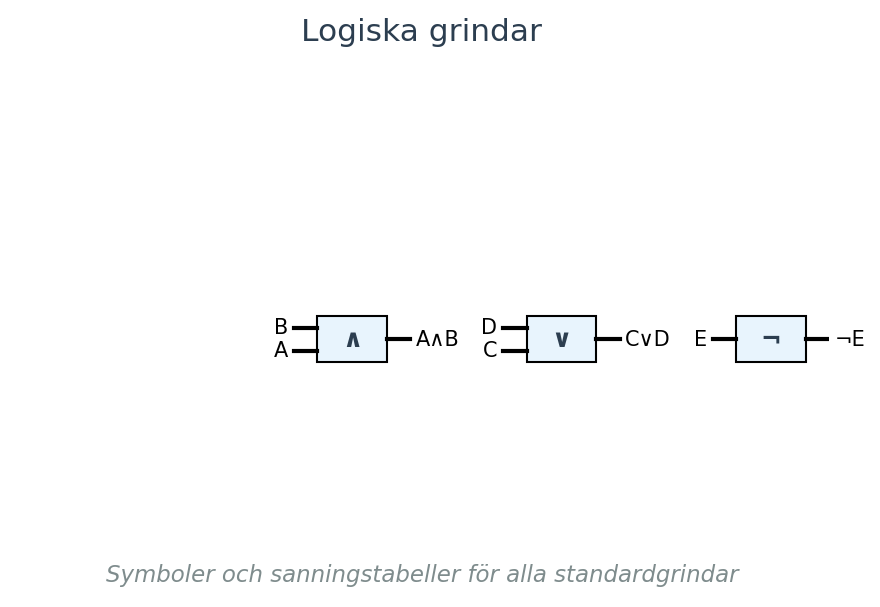

Symboler och sanningstabeller för alla standardgrindar
Symboler och sanningstabeller för alla standardgrindar

Normalformer och minimering

Alla booleska funktioner kan uttryckas i standardformer som gör dem lättare att analysera och implementera.

Normalformer

CNF (Conjunctive Normal Form): Produkt av summor
DNF (Disjunctive Normal Form): Summa av produkter
Mintermer: Produkter där alla variabler förekommer
Maxtermer: Summor där alla variabler förekommer

Vanliga misstag

❌ Använda vanlig algebra istället för boolesk

I boolesk algebra gäller A + A = A, inte 2A som i vanlig algebra

Exempel: A + A = A (boolesk) medan A + A = 2A (vanlig algebra)

❌ Glömma De Morgans lagar vid förenkling

När man negerar parenteser måste man ändra operatorer

Exempel: Fel: (A + B)' = A' + B'. Rätt: (A + B)' = A' · B'

❌ Felaktig gruppering i Karnaugh-kartor

Grupper måste vara rektangulära och ha 2^n celler

Exempel: L-formade grupper eller grupper med 3 celler är ogiltiga

Tillämpningar

Datorarkitektur

CPU:er använder miljontals booleska grindar för aritmetiska och logiska operationer

Exempel: En 32-bitars adderare består av kedjade AND-, OR- och XOR-grindar

Programmeringslogik

If-satser och villkorsstyrd kod bygger direkt på boolesk algebra

Exempel: if (A && B || !C) motsvarar (A · B) + C'

Sökmotorer

Booleska operatorer används för att kombinera söktermer

Exempel: 'cats AND dogs' hittar sidor med båda orden, 'cats OR dogs' hittar sidor med något av orden

Övningar

1 Medel

Förenkla uttrycket: A · B + A · B̄ + Ā · B

Tips

Använd distributiviteten och komplementlagen

Visa facit
  1. A · B + A · B̄ + Ā · B
  2. = A · (B + B̄) + Ā · B (distributivitet på första två termerna)
  3. = A · 1 + Ā · B (komplementlagen: B + B̄ = 1)
  4. = A + Ā · B (identitetslagen: A · 1 = A)
  5. = (A + Ā) · (A + B) (distributivitet bakåt)
  6. = 1 · (A + B) = A + B

Svar: A + B

2 Lätt

Använd De Morgans lagar för att förenkla: (A + B)' · (C + D)'

Tips

Tillämpa De Morgan på varje parentesuttryck

Visa facit
  1. (A + B)' · (C + D)'
  2. = (A' · B') · (C' · D') (De Morgans lag på båda uttrycken)
  3. = A' · B' · C' · D' (associativitet för ·)

Svar: A' · B' · C' · D'

3 Svår

Rita en Karnaugh-karta för funktionen F(A,B,C) = ABC + AB̄C + ĀBC + ĀB̄C̄

Tips

Använd en 2×4 karta med AB som rader och C som kolumner

Visa facit
  1. Rita K-karta med celler för alla kombinationer
  2. Markera ettor för givna mintermer
  3. Gruppera: En grupp med 4 ettor ger C
  4. En grupp med 1 etta ger ĀB̄
  5. Slutresultat: F = C + ĀB̄

Svar: F = C + ĀB̄

Sammanfattning

Boolesk algebra är grunden för digital logik och datorteknik. Den opererar på värdena {0,1} med operationerna AND (·), OR (+) och NOT ('). Viktiga lagar inkluderar De Morgans lagar, absorptionslagar och dualitetsprincipen. Karnaugh-kartor är kraftfulla verktyg för att förenkla komplexa uttryck visuellt. Boolesk algebra implementeras fysiskt med logiska grindar och är fundamental för datorarkitektur, programmering och digitala system. Förenkling av booleska uttryck är viktigt för att optimera både mjukvara och hårdvara.
